트랜스 듀서 또는 센서는 특정 규칙에 따라 처리 및 전송에 편리한 다양한 비 전기량을 다른 물리적 수량 (일반적으로 전기)으로 변환하는 장치입니다.
구성 : 일반적으로 민감한 구성 요소, 변환 구성 요소 및 측정 회로가 포함되며 때로는 보조 전원 공급 장치가 필요합니다.
1) 민감한 구성 요소 : 모든 비 전기성이 전기로 직접 변환 될 수있는 것은 아니며 때로는 전기가되기 쉬운 다른 비 전기성으로 변환되어 전기로 변환해야합니다. 사전 변환을 완료하는 장치를 다양한 탄성 구성 요소와 같은 사전 컨버터라고도합니다.
2) 변환 요소 : 감지 된 비 전기성을 압전 결정, 열전대 등과 같은 전기로 직접 변환하는 장치는 때때로 감지 및 스위칭 요소를 하나로 결합 할 수 있습니다.
3) 신호 컨디셔닝 및 변환 회로 : 전환 요소에 의한 전기 신호 출력을 처리, 표시 및 기록이 쉬운 신호로 증폭시키고 변환합니다. 일반적으로 사용되는 브리지 회로, 고 임피던스 입력 회로 및 발진기 회로
4) 보조 전원 공급 장치 : 센서에 에너지를 제공합니다. 외부 전원 공급 장치가 필요한 센서는 저항성, 유도 성 및 정전성 센서와 같은 수동 센서입니다. 외부 전원 공급 장치가 필요없는 것은 압전 센서 및 열전대와 같은 활성 센서입니다.
압전 변환기는 기계적 압력 또는 변형을 전기 신호로 변환하는 센서입니다. 그것은 기계적 압력 또는 응력에 노출 될 때 특정 결정질 물질이 편광되는 현상 인 압전 효과를 사용하여 전하 또는 전압의 변화를 초래합니다. 압전 센서는 일반적으로 압전 재료, 전극 및지지 구조로 구성됩니다.
압전 재료는 일반적으로 석영, 납 지르코 네이트 티타 네이트 등과 같은 압전 결정입니다.이 물질에는 특수 결정 구조 및 편광 특성이 있습니다. 외부 압력 또는 응력에 노출되면 결정 내부의 양전하 및 음전하의 분포가 변경되어 전파 또는 전압 변화가 발생합니다.
압전 변환기의 전극은 전하 또는 전압 변화를 수집하고 지시하는 데 사용됩니다. 전형적으로, 전극은 압전 재료의 양쪽에 배치되고, 압전 재료가 압력 또는 응력에 노출되면, 전극은 전하 또는 전압의 변화를 감지한다.
지지 구조는 압전 재료 및 전극을지지하고 보호하는 데 사용됩니다. 압력 또는 응력이 적용될 때 압전 재료가 제대로 작동하도록하기 위해 충분한 강성 및 압력 저항이있는 기계적 재료로 만들어집니다.
압전 변환기는 높은 감도, 넓은 측정 범위, 빠른 응답 및 저전력 소비의 장점을 가지고 있습니다. 산업 자동화, 계측, 의료 장비, 자동차 엔지니어링 및 항공 우주와 같은 분야에서 널리 사용됩니다. 일반적인 압전 변환기에는 압력 변환기, 힘 변환기, 가속 센서 및 압력 마이크로 힘 센서가 포함됩니다.
1. 높은 감도 : 압전 센서는 감도가 높고 작은 압력 변화를 정확하게 감지 할 수 있습니다.
2. 넓은 작업 범위 : 압전 센서는 몇 개의 파스칼에서 여러 메가 파스칼에 이르기까지 광범위한 압력으로 작동 할 수 있습니다.
3. 빠른 응답 : 압전 센서의 응답 속도는 매우 빠르며, 이는 실시간으로 압력 변화를 감지 할 수 있습니다.
4. 고해상도 : 감도가 높기 때문에 압전 센서는 고해상도 압력 측정을 제공 할 수 있습니다.
5. 에너지가 필요하지 않음 : 압전 센서는 외부 에너지 공급이 필요하지 않으며 압력을 전기 신호로 직접 변환 할 수있는 수동 센서입니다.
산업 자동화 : 압전 센서는 액체 파이프 라인의 압력 모니터링, 기계 장비의 부하 제어 등 산업 장비의 압력 변화를 측정하고 제어하는 데 사용될 수 있습니다.
의료 분야 : 압전 센서는 혈압 모니터링, 인공 호흡기의기도 압력 감지 등과 같은 의료 장비의 압력 변화를 측정하는 데 사용될 수 있습니다.
자동차 산업 : 압전 센서는 연료 시스템의 압력 모니터링, 타이어 압력 감지 등과 같은 자동차 엔진의 압력 변화를 측정하는 데 사용될 수 있습니다.
환경 모니터링 : 압전 센서는 대기압, 수압 및 토양 압력과 같은 환경 매개 변수의 변화를 측정하고 기상학, 수 문학 및 기타 분야를 모니터링하는 데 사용될 수 있습니다.

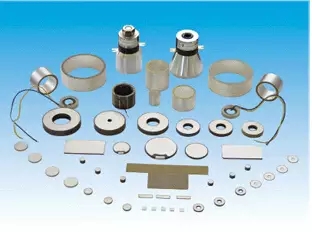

Weifang Jude Electronic Co. Ltd 고품질의 제조업체 및 공급 업체입니다 압전 도자기 다양한 전기 기능. a Piezo 자료 공급 업체, 우리는 제공합니다 피자 전기 성분, 피자 전기 세라믹 센서, 초음파 피 에조 그리고 다른 Piezo 제품.
