세라믹 필터는 광산 생산 공정에 널리 사용되는 새로운 유형의 고효율 및 에너지 절약형 고체 분리 장비입니다. 세라믹 필터 플레이트는 세라믹 필터의 핵심 구성 요소입니다. 복합 다공성 세라믹은 새로운 필터 매체로 사용됩니다. 세라믹 필터 플레이트는 세라믹 필터의 최대 생산 효율을 발휘하기 위해 제 시간에 정리하고 효과적으로 청소해야합니다. 세라믹 필터에 초음파 청소 진동 상자의 적용은 기존의 세척 장비 및 용매로 달성 할 수없는 세척 효과를 실현합니다. 진동 상자와 산세는 결합 된 세척 시스템을 형성하여 세라믹 플레이트의 마이크로 기초의 부드러움과 여과 효율을 완전히 보장합니다.
세라믹 필터 플레이트의 세척은 물리적 방법 및 화학적 방법으로 나눌 수 있습니다. 물리적 방법은 역 세척, 초음파 청소; 화학적 방법에는 산화제, 산-염기 세정 등이 포함됩니다. 일반적으로 세라믹 필터 플레이트 재료의 차이, 먼지 유형 및 오염 정도에 따라 채택됩니다.
압축 공기의 양압은 필터 플레이트 내부에서 누출되어 필터 플레이트와 스크레이퍼 사이의 간격에 의해 야기 된 세라믹 시트의 표면의 남은 필터 케이크와 미세 입자를 제거합니다. 역 세척 압력이 너무 높으면 필터 플레이트가 손상되기 쉽습니다. 역 세척 압력이 너무 작 으면, 역 세척 전력은 불충분하며 일반적으로 약 0.15mpa로 제어됩니다.
이 시스템은 주로 산 저장 탱크, 산 펌프, 청소 파이프 라인 등으로 구성되어 있습니다. 일반적으로 희석 질산의 약 1%가 화학적으로 청소하고 미세 입자와 스케일을 용해시키는 데 사용됩니다. 이는 초음파 청소와 결합하여 결합 된 세척 장치를 형성하여 물리적 작용과의 화학적 협력을 촉진하고, 액체는 지속적으로 유화되고 분산되며, 화학 반응의 속도가 크게 촉진된다.

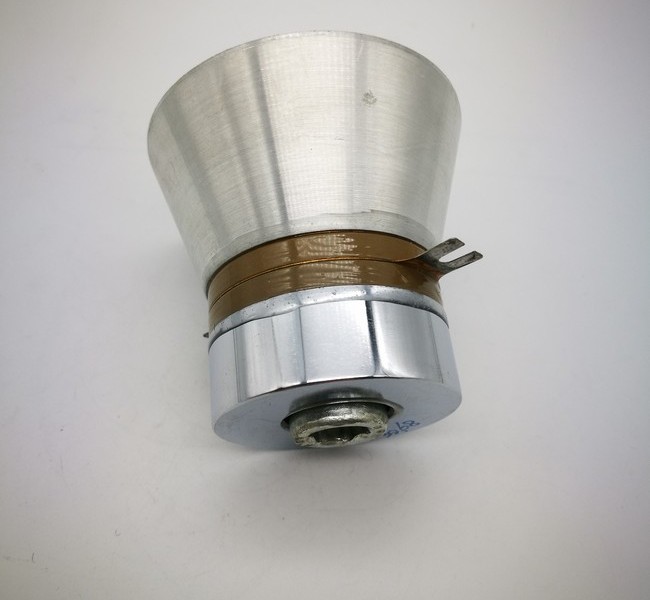

초음파 발전기, 초음파 진동 상자 및 관련 연결 케이블을 포함합니다. 세라믹 필터가 중지 된 후 결합 된 세척 단계에서 초음파 발전기는 고주파 신호를 보내며, 이는 고주파수 기계적 진동 파로 변환됩니다. 초음파 변환기 세라믹 필터 플레이트에 지속적으로 영향을 미쳐 세라믹 필터 플레이트의 표면의 먼지와 갭이 빠르게 벗겨지고, 마이크로 포어를 신속하게 준설하고 필터 플레이트의 표면을 정화하기위한 목적을 달성합니다.
세라믹 필터의 정상 탈수 작업에서, 진공 슬러리 흡입, 탈수 건조 및 배출 절차 후 세라믹 필터 플레이트의 표면 및 마이크로 기초에 다수의 미세 입자가 남아있을 것이다. 필터 플레이트는 각 여과주기 후 청소를 위해 역 세척 영역으로 들어가지 만, 역 세척에만 의존하는 장기 작동만으로는 미세한 탄산 칼슘, 황산 칼슘 및 기타 화학 물질을 완전히 제거 할 수 없습니다. 따라서, 일정 기간 동안 실행 한 후에는 현재 시간에 따라 결합 된 청소 공정에 자동으로 들어갑니다. 세척 탱크의 초음파 진동 플레이트가 작동하기 시작하고 필터 플레이트 표면의 부착물이 기계적으로 제거됩니다. 동시에, 적절한 양의 희석이 세척 탱크에 추가됩니다. 질산과 깨끗한 물은 분포 헤드를 통해 필터 플레이트로 혼합되어 파이터 플레이트의 마이크로 기초에서 막힘을 내부에서 외부로 세척합니다. 초음파 청소, 화학적 세정 및 백 플러싱 워터 세정의 상호 작용을 통해 후속 여과 작업의 고효율이 보장되고 필터 플레이트는 사전 여과 성능으로 복원됩니다. 일반적으로 필요에 따라 매일 약 30 분 동안 2 ~ 4 개의 초음파 청소 및 화학 청소가 있습니다.
세라믹 필터의 초음파 청소 시스템은 주로 초음파 전원 공급 장치, 초음파 진동 상자 및 액세서리 케이블로 구성됩니다. 진동 상자는 필터 플레이트의 양쪽의 세척 탱크에 설치됩니다. 바닥은 중공 튜브의 배출구이며 전원 코드는 튜브의 초음파 발전기에 연결됩니다. 노즐에는 실크 실이있어 고정되어 너트로 밀봉됩니다. 청소할 때는 탱크 내부에 특정 수준의 물이 있습니다. 초음파 진동 플레이트가 작동하면 액체가 진동하여 수만 개의 작은 진공 기포를 생성합니다. 이 기포는 초음파 파의 세로 전파에 의해 형성된 음압 구역에서 생성되고 성장된다. 양압 구역이 빠르게 닫힙니다. 캐비테이션 효과라고하는이 과정에서 작은 기포는 닫힐 때 대기압을 초과하는 순간 고압을 생성 할 수 있습니다. 연속적으로 생성 된 순간 고압은 세라믹 플레이트의 표면에 일련의 작은 폭발과 같은 영향을 미칩니다. 세라믹 플레이트의 표면의 먼지와 갭이 빠르게 벗겨 질 수 있으며, 청소 해야하는 세라믹 필터 플레이트는 정제되고 준설 될 수 있습니다. 초음파 청소 및 화학적 세정은 세라믹 필터 플레이트에 부착 된 고체 물질을 녹이고 필터 매체에서 완전히 분리하기 위해 협력합니다. 그럼에도 불구하고, 많은 요인들이 초음파 진동 박스의 세척 효과에 주로 다음을 포함합니다.
일반적으로, 저주파는 청소하기가 어렵고 입자가 더 큰 먼지에 사용됩니다. 고주파수는 섬세한 청소 행사에 적합합니다. 따라서, 상이한 광석 특성 및 세라믹 플레이트의 오염에 따르면, 초음파 발전기에 의해 생성 된 주파수는 필터 플레이트의 최상의 세척 효과를 보장하기 위해 적절하게 조정할 수있다.
주파수에 따라 일반적으로 약 0.5-1.5W/cm2로 선택됩니다. 전원이 너무 작 으면 청소가 깨끗하지 않지만 전원이 너무 커지면 청소 효과는 양호하지만 세라믹 필터 플레이트가 손상 될 수 있습니다.
일반적으로 섭씨 20 ~ 50도에서 캐비테이션 효과가 가장 좋습니다. 너무 높은 액체 온도로 인해 생성 된 기포가 음파를 방해하지만 초음파를 약화시키고 진동 상자에 손상을 줄 수 있습니다.
점도가 낮은 투명한 액체를 선택하십시오. 탁도하거나 너무 많은 물질을 함유 한 세척 용액은 초음파 파의 에너지를 흡수하고 초음파 파의 효과를 줄입니다.
다른 설치 양식에 따라 초음파 청소 박스는 플러그인 유형과 리프팅 유형의 두 가지 유형으로 나눌 수 있습니다.
플러그인 초음파 청소 진동 상자는 진동 상자, 나사로드, 너트 등으로 구성되어 있습니다. 나사로드는 진동 상자에 용접되어 있으며 진동 상자는 두 세라믹 필터 플레이트 사이에 설치됩니다. 나사로드는 그루브 본체의 고정 된 짧은 연결에 삽입되며 두 개의 상단 및 하단 너트로 고정됩니다. 나사로드의 설치 높이는 진동 상자가 세라믹 필터 플레이트의 런닝 트랙에 위치하도록 조정됩니다. 조인트 세정 단계에서, 세라믹 필터 플레이트는 로터의 회전으로 저속 원형 운동을 만들고 초음파 진동 박스의 작동 영역을 차례로 통과시킵니다. 초음파 진동 박스에 의해 방출되는 기계적 파는 액체로 전달되고 액체를 통해 세라믹 필터 플레이트에 작용하여 세척 작업을 완료한다.
리프팅 장치는 초음파 진동 상자, 리프팅로드, 리프팅 장치 및 상단 및 하부 스위치 등으로 구성됩니다. 진동 상자와 리프팅로드는 엄격하게 연결됩니다. 세라믹 필터가 정상 작동중인 경우 리프팅 장치는 리프팅로드와 초음파 진동 상자가 상단 한계 스위치에서 상승하고 정지되며 진동 상자를 들어 올려 탱크의 액체 수준 위로 유지됩니다. 결합 된 청소 단계에 주차하고 들어갈 때 리프팅 장치는 리프팅로드와 초음파 진동 상자를 구동하여 하한 스위치에서 내려와 정지하며 진동 상자는 청소 액체의 액체 수준 아래로 들어가고 남아 있습니다. 현재 초음파가 작동하기 시작하고 세라믹 필터 플레이트는 로터의 회전과 함께 저속 원형 운동으로 움직이고 초음파 진동 상자의 작동 영역을 순차적으로 통과합니다. 초음파 파는 미세 간격과 작은 구멍에 침투하며 세라믹 필터 플레이트의 복잡한 모양의 마이크로 기초 내부가 청소됩니다. 로터의 순환 회전으로, 세라믹 필터 플레이트의 표면과 마이크로 기초가 점차 청소됩니다. 세척 후, 세라믹 필터는 다음 정상 시작 절차로 들어가고 초음파 진동 박스는 탱크의 액체 수준 위로 다시 올라갑니다.
플러그인 초음파 진동 상자가 오랫동안 액체 수준 아래로 침수되는 것을 위의 구조로부터 보는 것은 어렵지 않으며, 세라믹 필터에 의해 필터링 된 많은 재료는 매우 부식성이므로 진동 박스 쉘에 균열이 발생하여 상자에 액체 침투를 일으킬 수 있습니다. 전기 회로의 단락 또는 과부하가 발생합니다. 또한 진동 상자는 슬러리 탱크에 고정되어 분해 및 유지 보수의 어려움이 증가합니다. 고정 된 설치 위치 자체는 탱크 형태의 많은 죽은 모서리를 만들어 씻기가 쉽지 않습니다. 리프트 형 초음파 진동 상자에는 명백한 장점이 있습니다. 필요할 때만 청소 탱크에 들어갑니다. 동시에, 대체, 분해 및 헹굼이 매우 편리하여 세라믹 필터 시스템의 안정성과 신뢰성을 크게 향상시킵니다. 그러나, 리프팅 초음파 진동 박스의 복잡한 구조와 더 높은 자동화 정도는 필연적으로 세라믹 필터의 제조 비용을 증가시킬 것이다. 기업은 자체 조건에 따라 자체 초음파 청소 프로그램을 선택해야합니다.
