Piezo 세라믹 플레이트 : 현대 기술의 핵심 구성 요소

Piezo 세라믹 플레이트는 무엇입니까?

Piezo 세라믹 플레이트는 기계적 에너지를 전기 에너지로 전환 시키거나 그 반대로 압전 효과에 기초하여 트랜스 듀서 유형입니다. 다음은 정의, 구조 및 작업 원칙에 대한 개요입니다.

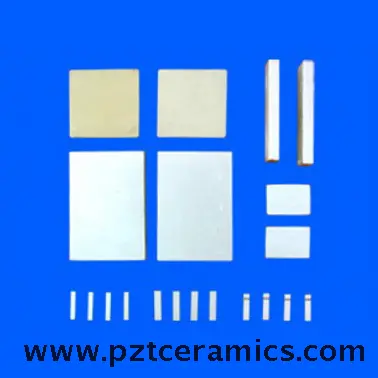

피에조 세라믹 플레이트

정의:

Piezo 세라믹 플레이트는 압전 세라믹 재료로 만든 얇고 평평한 성분입니다. 기계적 응력 또는 변형이 적용될 때 전하를 생성하고 반대로 전기장이 적용될 때 변형되도록 설계되었습니다.

구조:

Piezo 세라믹 플레이트의 기본 구조는 일반적으로 다음 구성 요소로 구성됩니다.

압전 재료 : 이것은 플레이트의 핵심이며 일반적으로 납 지르코 네이트 티타 네이트 (PZT)와 같은 세라믹 재료입니다. 이 재료는 가전 전기 효과를 나타내므로 기계적 응력 또는 변형에 반응하여 전하를 생성 할 수 있습니다.

전극 : 일반적으로은 또는 니켈로 만들어진 얇은 금속 층은 압전 재료의 양쪽에 증착됩니다. 이 전극은 압전 효과에 의해 생성 된 전하를 수집하고 분배하는 역할을합니다.

배선 : 전기 연결은 전극에 부착되어 압전 재료로 전하를 전달할 수 있습니다.

작업 원칙 :

Piezo 세라믹 플레이트의 작동 원리는 Piezoelectric 효과를 기반으로하며, 이는 플레이트에 사용 된 압전 세라믹을 포함하여 특정 결정질 물질에서 발생합니다. 압전 효과는 두 가지 방법으로 이해할 수 있습니다.

직접 압전 효과 : Piezo 세라믹 플레이트에 기계적 응력 또는 압력이 가해지면 압전 재료의 결정 격자가 약간 변형됩니다. 이 변형은 재료 내에서 양전하 및 음전하의 변위로 이어져 전극을 가로 질러 전하가 생성됩니다.

역 압전 효과 : 반대로, 전기장이 피에조 세라믹 플레이트의 전극을 가로 질러 적용되면 압전 재료의 변형 또는 변형을 유도합니다. 이 변형은 전기장의 극성에 따라 플레이트가 팽창하거나 수축되게합니다.

실제 응용 분야에서 Piezo 세라믹 플레이트는 다양한 목적으로 사용됩니다.

1. 감지 : 힘, 압력, 가속도 또는 진동과 같은 기계적 양을 측정하기 위해 센서로 사용될 수 있습니다.

2. 작동 : 응용 전기장에 대한 응답으로 제어 된 기계적 운동 또는 변위를 생성하는 액추에이터 역할을 할 수 있습니다.

3. 에너지 수확 : 환경의 진동이나 움직임으로부터 기계적 에너지를 포착하여 소형 전자 장치에 전원을 공급하기 위해 전기 에너지로 변환 할 수 있습니다.

전반적으로, Piezo 세라믹 플레이트는 기계적 및 전기 에너지를 효율적이고 안정적으로 전환하는 능력으로 인해 많은 기술 응용 분야에서 필수 구성 요소입니다.

Piezo 세라믹 플레이트의 중요성

Piezo 세라믹 플레이트는 기계적 에너지 (예 : 압력 또는 진동)를 전기 에너지로 변환하는 트랜스 듀서 유형입니다. 그것은 두 전극 사이에 샌드위치 된 압전 재료로 구성됩니다. 기계적 응력이 플레이트에 적용되면 압전 효과로 알려진 전극을 가로 질러 전하를 생성합니다. 반대로, 전기장이 전극을 가로 질러 적용되면 플레이트는 변형되어 기계적 움직임을 만듭니다.

이 플레이트는 고유 한 특성으로 인해 다양한 응용 분야에서 사용됩니다. 개념과 중요성의 몇 가지 주요 측면은 다음과 같습니다.

감지 및 작동 : Piezo 세라믹 플레이트는 가속도 또는 진동을 측정하기위한 가속도계와 같은 응용 분야 감지에 널리 사용됩니다. 또한 전기장이 적용될 때 정확한 기계적 모션을 생성 할 수있는 작동 시스템에도 사용되므로 잉크젯 프린터, 초음파 클리너 및 정밀 포지셔닝 시스템과 같은 장치에서는 가치가 있습니다.

높은 정밀도 : Piezo 세라믹 플레이트의 중요한 장점 중 하나는 높은 정밀하고 빠른 응답 시간을 제공하는 능력입니다. 이를 통해 과학 도구, 나노 가로지는 시스템 및 의료 기기와 같은 정확한 제어 또는 측정이 필요한 응용 프로그램에 이상적입니다.

작고 경량 : Piezo 세라믹 플레이트는 일반적으로 전통적인 전자 기계 시스템에 비해 작고 가벼워서 공간과 무게가 제약 인 소규모 장치 및 시스템에 통합하는 데 적합합니다.

낮은 전력 소비 : 종종 전력 소비 특성이 낮으므로 휴대용 장치, 배터리 작동 시스템 및 에너지 수확 장치를 포함한 다양한 응용 분야에 대한 에너지 효율적인 솔루션이됩니다.

광범위한 운영 범위 : Piezo 세라믹 플레이트는 광범위한 주파수, 온도 및 환경 조건에 걸쳐 작동하여 항공 우주 및 자동차에서 건강 관리 및 소비자 전자 제품에 이르기까지 다양한 산업의 다양한 응용 프로그램에 대한 다양성과 적합성을 향상시킬 수 있습니다.

신뢰성과 내구성 : 고체 구조와 움직이는 부품의 부족으로 인해 Piezo 세라믹 플레이트는 오랜 수명으로 매우 신뢰할 수 있고 내구성이있는 경향이 있습니다. 이로 인해 신뢰성이 중요한 환경과 응용 프로그램에 적합합니다.

요약하면, Piezo 세라믹 플레이트는 수많은 기술 발전에서 중요한 역할을하여 광범위한 응용 분야에서 정확한 감지, 작동 및 제어를 가능하게하면서 높은 정밀도, 소형, 저전력 소비 및 신뢰성과 같은 장점을 제공합니다.

우리에 대해

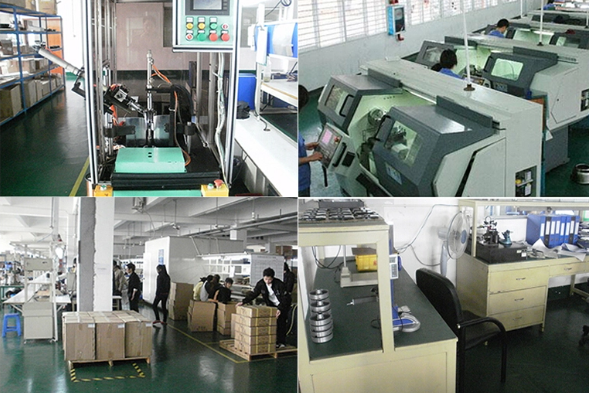

Jude는 수년간의 전문 지식과 우수성에 대한 헌신을 통해 광범위한 응용 분야를위한 고품질 Piezo 세라믹 플레이트의 설계, 생산 및 커스터마이즈를 전문으로합니다. 우리의 고급 제조 시설과 숙련 된 팀은 우리가 제공하는 모든 제품에서 정밀 엔지니어링 및 우수한 성능을 보장합니다.

Weifang Jude Electronic Co., Ltd.

감지 솔루션, 작동 부품 또는 에너지 수확 장치가 필요한지 여부에 관계없이 Jude는 특정 요구 사항을 충족하도록 맞춤화 된 신뢰할 수 있고 혁신적인 솔루션을 제공합니다. 응용 프로그램의 효율성, 신뢰성 및 성능을 유발하는 최첨단 Piezo 세라믹 플레이트 기술을 위해 Jude와 제휴하십시오.
