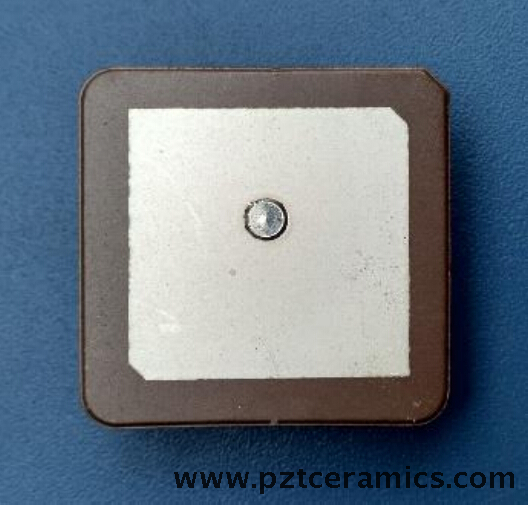

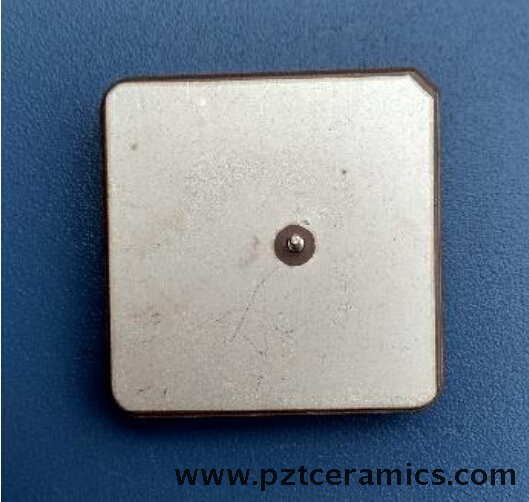

한국어GPS 세라믹 안테나 사양
GPS 수동 세라믹 안테나작은 크기의 장점이 있습니다 저전력 소비, GPSL 1 주파수의 신호를 받아 들일 수 있습니다 그리고 사용합니다 자동차 내비게이션 시스템 및 휴대용 전자 장비.
GPS는 위성 신호를 통해 터미널의 위성 포지셔닝 또는 탐색을 수신하고 신호를 안테나를 사용해야합니다. GPS 위성 신호는 L1 및 L2, 1575.40MHz 및 1228MHz의 빈도로 나뉘어져 있으며, 여기서 민간 신호의 업그레이드에 대한 L1은 신호가 원형 분극, -166dB의 신호 강도는 상대적으로 약한 신호입니다.
1.제품 식별
Jude Electronic | 세라믹 안테나 | 중심 주파수 | 구조 | 크기 | 두께 |
JD | 다 | 1575 | S | 25 | T4 |
2. 안테나 성능
매개 변수 | 단위 | 기술 사양 | ||||
안테나 모델 | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
차원 | mm | 25 × 25 × 4 | 20 × 20 × 4 | 15 × 15 × 4 | ||
두께 | mm | 9 | ||||
중심 주파수 | MHZ | 1575.42±2 | ||||
VSWR | / | ≤1.5 | ||||
-10dB 대역폭 | MHZ | > 10 | > 8 | > 5 | ||
임피던스 | 옴 | 50 | ||||
Zenith에서 얻습니다 | DBIC | 5DBIC 50 × 50mm 접지 평면을 기준으로합니다 | ||||
축 비율 | / | ≤3 | ||||
편광 | / | 오른손 타원형 파도 (R.H.C.P) | ||||
3. 물질
숫자 | 부분품 | 명세서 |
1 | 안테나 | 마이크로파 도자기 |
2 | 배출 요소 | 은 전극 |
3 | 핀 | 구리 핀 |
4. 정화 조건
숫자 | 매개 변수 | 기술 사양 |
1 | 작업 온도 | -20 ℃ ~+80 ℃ |
2 | 저장 온도 | -25+~+85 ℃ |
3 | 충격 테스트 | 사인 스윕 1G (0-P) |
각 축마다 10 ~ 50 ~ 10Hz | ||
4 | DC 전압 | DC = 3.3 ± 0.3V |
5. 안테나 방사 패턴

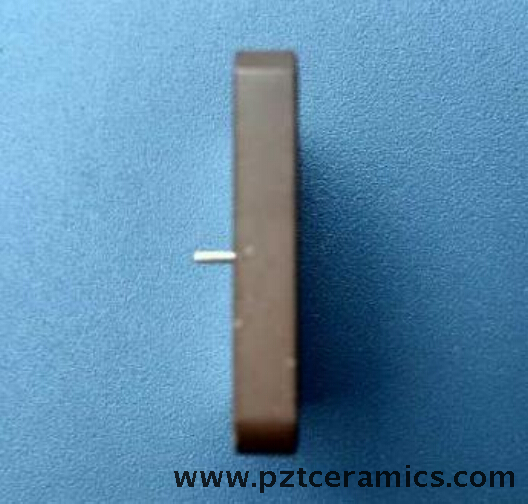

6. 안테나 크기
유형 | L (MM) | W (MM) | 흠) | D (MM) | R (MM) |
JDFF1575S25Y4 | 25.0 ± 0.2 | 25.0 ± 0.2 | 4.0 ± 0.1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20.0 ± 0.2 | 20.0 ± 0.2 | 4.0 ± 0.1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15.0 ± 0.2 | 15.0 ± 0.2 | 4.0 ± 0.1 | 0.6 | 1.5 |
Weifang Jude Electronic Co., Ltd는 제조업체입니다 압전 세라믹 성분, 우리는 20 년 동안이 업계에 종사 해 왔으며, 우리 공장을 보유하고 있으며, 기술 직원이 있으며, ISO 9001 인증을 달성합니다.

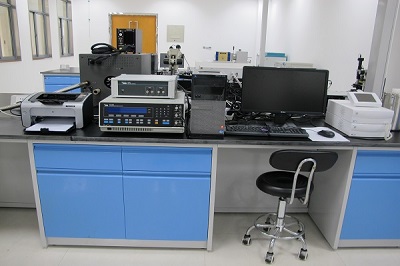

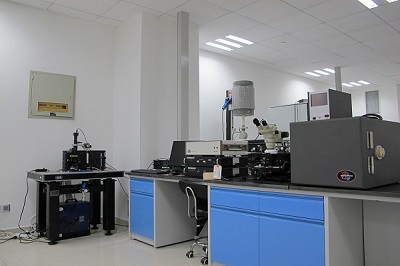

우리는 국내 일류 대학과 협력하고 전문 압전 세라믹 R & D 객실을 설립 하고이 모든 지원을 통해 최고의 제품 품질과 최고의 서비스를 제공 할 수 있습니다.
