트랜스 듀서는 전기 에너지와 음향 에너지를 서로로 변환하는 장치를 말합니다. 전기 에너지를 음향 에너지로 변환하는 변환기를 전송 트랜스 듀서라고합니다. 음향 에너지를 전기 에너지로 변환하는 변환기는 수신 트랜스 듀서입니다. 트랜스 듀서의 주요 성능 표시기는 작동 주파수, 주파수 대역폭, 전기 음향 주파수, 공명 주파수의 임피던스, 지향성 (빔 폭) 및 감도입니다. 사용 된 물리적 특성 및 재료에 따르면, 트랜스 듀서는 MagnetoStrictive transducers 및 전기 관제 변환기의 두 가지 범주로 나눌 수 있습니다. 전자는 종종 니켈 또는 니켈-아이언 합금으로 만들어진 강자성 물질의 자기 강성 효과를 사용한다. 후자는 전기 통계 및 압전 효과를 사용하며 종종 바륨 티타 네이트 세라믹 및 밀링 된 리드 티타 네이트 세라믹과 같은 유전체 재료로 만들어집니다.

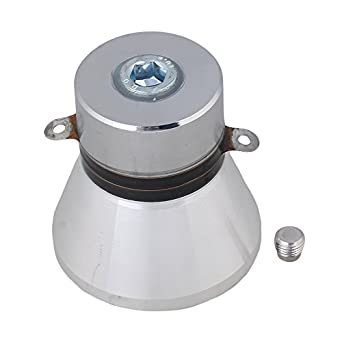

an 초음파 변환기 또는 초음파 센서는 음향 센서입니다. 초음파 변환기는 초음파 주파수에서 공명하는 압전 세라믹을 사용합니다. 재료의 압전 효과는 전기 신호를 기계적 진동으로 변환합니다. 초음파 변환기의 유형 : 압전 변환기, 샌드위치 트랜스 듀서, 원통형 변환기, 반전 혼 트랜스 듀서 등으로 나눌 수 있습니다. 전압이 압전 트랜스 듀서에 적용될 때, 압전 결정 크기 및 형태가 변화하는 경우; AC 전압으로 인해 동일한 주파수에서 진동하고 초음파 파를 생성합니다.
트랜스 듀서는 하우징, 일치하는 층, 압전 세라믹 디스크 변환기, 백킹, 리드 아웃 케이블 및 심벌즈 어레이 수신기로 구성됩니다. 압전 세라믹 디스크 변환기는 두께 방향으로 편광 된 PZT-5 압전 재료로 만들어집니다. 심벌즈 어레이 수신기는 8 ~ 16 개의 심벌즈 변환기, 2 개의 금속 링 및 고무 개스킷으로 구성됩니다.
초음파 변환기가 널리 사용됩니다. 그들은 적용되는 산업에 따라 산업, 농업 및 교통, 생활, 의료 및 군사로 나뉩니다. 실현 된 기능에 따르면, 초음파 처리, 초음파 청소, 초음파 감지, 탐지, 모니터링, 원격 측정, 원격 제어 등으로 나뉩니다. 작업 환경에 따르면, 그것은 액체, 가스, 살아있는 유기체 등으로 나뉩니다. 그 특성에 따르면, 그것은 전력 초음파, 검출 초음파, 초음파 이미징 등으로 나뉩니다.
압전 세라믹 변환기 편광 된 압전체의 압전 효과를 사용하여 전압 출력을 달성하십시오. 입력 부분은 정현파 전압 신호에 의해 구동되며, 이로 인해 역 압전 효과를 통해 진동합니다. 진동 파는 입력 및 출력 포트를 통해 출력 포트에 기계적으로 결합되며, 출력 부품은 전기 에너지 -전기 전기 에너지로부터 압전체의 두 가지 변형을 실현하기 위해 양의 압전 효과를 통해 전기 전하를 생성합니다. 압전 변환기의 공진 주파수에서 가장 높은 출력 전압을 얻습니다.
전자기 변압기와 비교하여, 압전 세라믹 변압기는 작은 크기, 경량, 고출력 밀도, 고장에 대한 저항, 고온 저항성, 연소에 대한 두려움, 전자기 간섭 및 전자기 소음의 장점을 가지고 있습니다. 또한 압전 세라믹 변압기는 간단한 구조를 가지며 제조가 쉽고 대량 생산하기 쉽기 때문에 일부 분야의 전자기 변압기에 이상적인 교체 구성 요소가됩니다. 압전 세라믹 변압기는 주로 변환기, 노트북 컴퓨터, 네온 램프 드라이버 등에 주로 사용됩니다.
초음파 모터는 고정자를 변환기로 사용합니다. 압전 결정의 역 압전 효과는 초음파 주파수 진동에 모터 고정자를 배치하는 데 사용됩니다. 그런 다음 고정자와 로터 사이의 마찰은 에너지를 전달하여 로터를 회전시킵니다. 초음파 모터는 소량, 큰 토크, 고해상도, 간단한 구조, 직접 구조, 브레이크 메커니즘, 베어링 메커니즘 없음, 이러한 장점은 장치의 소형화에 유리합니다. 초음파 모터는 광학 기기, 레이저, 반도체 미세 전자 공정, 정밀 기계 및 기기, 로봇 공학, 의학 및 생물 공학에 널리 사용됩니다.
원리 초음파 청소 트랜스 듀서 초음파가 청소 용액에서 전파되고 청소 부품의 먼지를 벗겨 내고 청소 유체와 먼지 사이의 화학 반응을 촉진하기 위해 캐비테이션, 방사선 압력 및 소리 흐름과 같은 물리적 효과를 사용하는 것입니다. 초음파 청소 기계에서 사용하는 빈도는 청소 물체의 크기와 목적, 일반적으로 20 ~ 50kHz에 따라 10 내지 500 kHz로 선택 될 수 있습니다. 초음파 변속기의 주파수가 증가함에 따라 Langzhiwan 오실레이터, 종 방향 발진기, 두께 발진기 등을 사용할 수 있습니다. 소형화 측면에서, 웨이퍼 진동기의 방사형 진동 및 굽힘 진동이있다. 초음파 청소는 가정 장비, 전자 제품, 자동차, 고무, 인쇄, 인쇄, 항공기, 식품, 병원 및 의료 연구 산업에서 점점 더 많이 사용되고 있습니다.

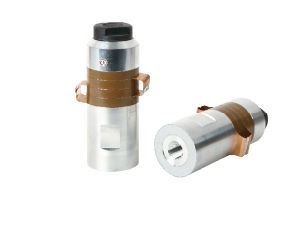

두 가지 유형이 있습니다 초음파 용접 변환기: 초음파 금속 용접 변환기 및 초음파 플라스틱 용접 변환기. 그 중에서도 초음파 플라스틱 용접 기술이 널리 사용되었습니다. 초음파 용접은 변환기에 의해 생성 된 초음파 진동을 사용하고 초음파 진동 에너지를 상부 용접 조각을 통해 용접 영역으로 전송합니다. 용접 구역 (즉, 두 용접의 접합부)의 큰 음향성으로 인해 플라스틱 또는 금속을 녹이기 위해 국부 고온이 생성되고 접촉 압력의 작용하에 용접 작업이 완료됩니다. 초음파 용접은 다른 용접 방법으로 용접 할 수없는 부품을 쉽게 용접 할 수 있습니다. 또한 플라스틱 제품의 값 비싼 금형 비용을 절약하고, 처리 시간을 단축시키고, 생산 효율성을 향상 시키며, 경제적이고 빠르며 신뢰할 수 있습니다.
초음파 처리 도구로 미세한 연마제를 특정 정적 압력 하에서 공작물에 추가함으로써 도구와 동일한 모양을 처리 할 수 있습니다. 처리하는 동안, 트랜스 듀서는 15 내지 40kHz의 주파수에서 15 내지 40 미크론의 진폭을 생성해야한다. 초음파 도구는 공작물 표면의 연마성이 상당한 충격력의 지속적인 영향을 받고 초음파 방사선 부위를 파괴하고 재료를 파괴하며 재료 제거의 목적을 달성합니다. 초음파 가공은 주로 보석, 옥, 대리석, 마노 및 시멘트 카바이드와 같은 취성 및 단단한 재료의 가공뿐만 아니라 모양의 구멍 및 미세한 깊은 구멍의 가공에 적용됩니다. 또한 일반 절단 도구에 초음파 변속기 진동을 추가하면 정확도와 효율성을 향상시킬 수 있습니다.
초음파 체중 감소는 초음파 변환기의 캐비테이션 효과 및 미세 기계적 진동을 사용하여 인간 표피 하에서 과도한 지방 세포를 분해하고 유화시킨 다음 배설하여 체중 감량 및 형성의 목적을 달성하는 것입니다. 이것은 1990 년대 국제적으로 개발 된 새로운 기술입니다. 초음파 탈지 기술은 국내외에서 빠른 발전을 달성했습니다.
초음파 변환기는 혈관의 압력을받는 데 사용됩니다. 풍선이 혈관에 가압되고 단단히 압축 될 때, 초음파 변환기는 적용된 압력이 혈관 압력보다 높기 때문에 혈관의 압력을 느낄 수 없습니다. 혈관의 압력이 특정 값으로 감소하면이 둘의 압력은 평형에 도달합니다. 현재 초음파 변환기는 혈관의 압력을 느낄 수 있습니다. 이 압력은 심장의 수축기 압력입니다. 표시기 신호는 앰프를 통해 전송되어 혈압 값을 제공합니다. 전자 혈압계에서 청진기를 제거하면 의료진의 노동 강도를 줄일 수 있습니다.
독성, 방사성 및 기타 가혹한 환경에서 사람들은 그들과 가까이 일할 수 없으며 원격으로 통제해야합니다. 텔레비전, 전기 팬 및 기타 전기 스위치에는 원격 제어가 필요합니다. 초음파 변환기가 장착 될 수 있습니다. 초음파 파를 멀리서 전송함으로써 제어 시스템에 설치된 수신 트랜스 듀서는 신호를 수신하고 초음파 신호를 전기 신호로 변환하며 스위치 작용을합니다.
현대 교통에서는 차량의 운영을 파악하기 위해 차량의 트래픽 및 계산을 자동으로 모니터링해야합니다. 예를 들어, 트래픽 감독 스테이션에는 전송 및 수신에 사용할 수있는 초음파 변환기와 보조 장비가 장착되어 있습니다. 차량이 지나면 음향 펄스 리턴이 있습니다. 매일 차량의 수는 계산 및 축적하여 얻을 수 있습니다. 리어 엔드 충돌을 방지하기 위해 차량 후면에 이중 사용 변환기를 설치하십시오. 도로에 수신 압전 초음파 트랜스 듀서를 설치하면 노이즈 그림을 모니터링 할 수 있습니다.
초음파 변환기의 광범위한 사용은 사람들의 삶이 점점 더 편리하게 만들어지고 삶의 질이 점점 더 높아지고 있습니다. Weifang Jude입니다 초음파 변환기 제조업체 및 공급 업체 초음파 변환기 제공, 초음파 청소 변환기, 초음파 용접 변환기 및 초음파 변환기 제공을 전문으로합니다.
