초 고전압 세라믹 커패시터
특징:
정격 전압 UR은 10kv.dc 이상입니다.
SAMLL 크기 및 고유성 강도 전압
화염 제거 에폭시 수지로 코팅.
낮은 소산 계수 및 우수한 주파수 특성.
이러한 종류의 커패시터는 주로 CT81로 구성됩니다. CC81 방사형 리드 유형, HFC, ZHC 금형 유형 및 HPC 고전압 네트워크 커패시터.
응용 프로그램 :
레이저, X- 선 장치, 공기 청정기 등과 같은 고전압 DC 전원 공급 장치
컬러 디스플레이의 초점 회로에 사용되므로 이미지가 전체 화면에서 더 나은 초점을 맞 춥니 다.
정전기 코팅 기계에 사용됩니다.
사양:
온도 범위 | 테스트 조건 | ||
-25+~+85 ℃ | 온도 | 전압 | 빈도 |
20 ± 2 ℃ | 1.0 ± 0.2V | 1 kHz 또는 1MHz | |
정격 전압 (UR) : 10-40kv.dc
공칭 용량 : 1-10000pf
내성 : J : ± 5%; k; ± 10%; M : ± 20%
온도. char. : bn, b, b, r, d, e, f, sl, yl.
소산 계수 : BN≤0.5% r, d≤0.2%
B, E, F≤2.5% (1kHz)
SL, YL≤0.15% (1MHz)
단열성 저항 : 10000m Ω min.
테스트 전압 : 1.5UR

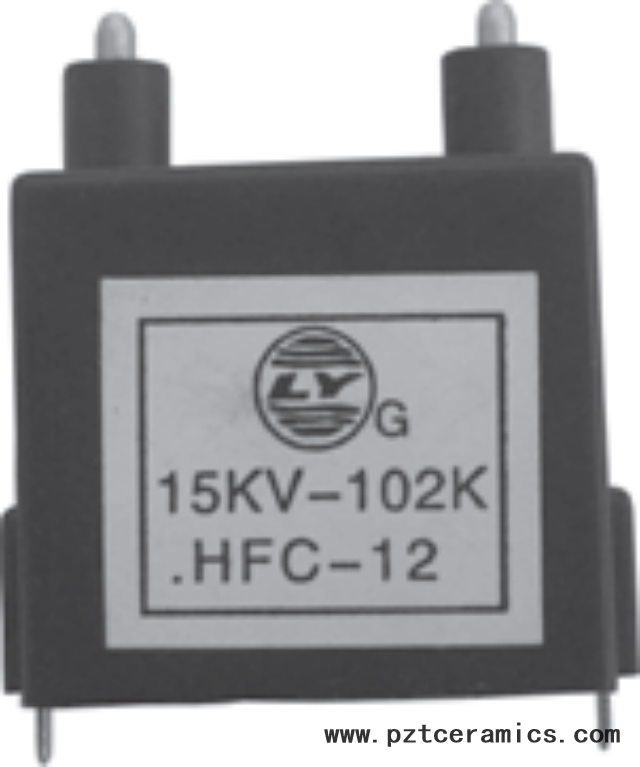

HFC 포커스 유형 :
이러한 종류의 커패시터는 주로 HFC-11 및 HFC-12 유형으로 구성됩니다..
외관과 도회 도면의 차원
코드 번호 | L ± 1.0 | H ± 1.0 | F ± 1.0 | T ± 1.0 | D1 φ ± 0.5 | D2 φ ± 0.1 | H1 ± 0.5 | H2 ± 0.5 | H3 ± 0.5 | H4 ± 0.5 | H5 ± 0.5 | H6 ± 1.0 | S1 ± 0.1 | S2 ± 0.1 | d φ ± 0.1
|
HFC-11-15KV-102K | 27.0 | 38.0 | 18.0 | 14.5 | 5.8 | 3.2 | 4.5 | 2.8 | 1.7 | 10.0 | 600 (480) | 9.0 | 1.0 | ||
HFC-12-15KV-102K | 34.0 | 27.0 | 31.0 | 18.0 | 6.4 | 2.35 | 4.5 | 8.0 | 3.3 | 0.7 | 1.75 |
| 코드 번호 | 외관의 차원 | 도식 도면 |

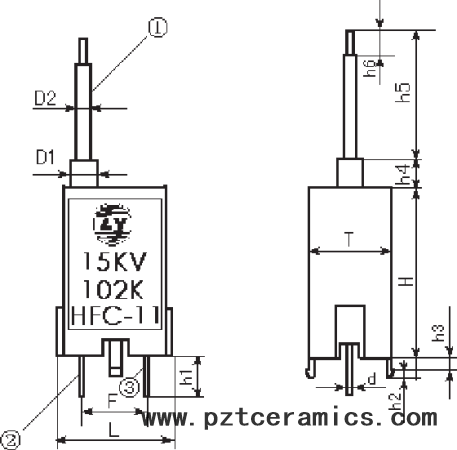

| HFC-11 |  |  |

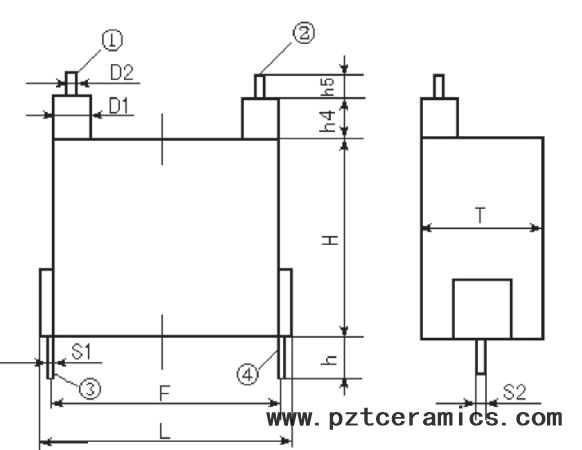

| HFC-12 |  |  |
