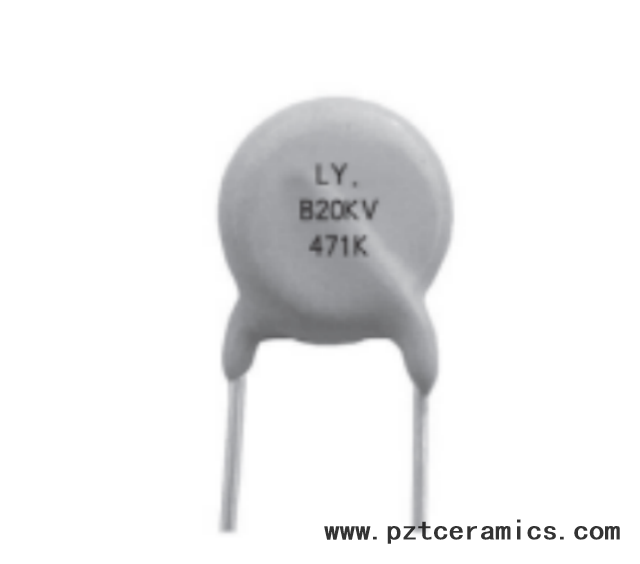

한국어CT81/CC81 유형
초 고전압 세라믹 커패시터
특징:
정격 전압 UR은 10kv.dc 이상입니다.
SAMLL 크기 및 고유성 강도 전압
화염 제거 에폭시 수지로 코팅.
낮은 소산 계수 및 우수한 주파수 특성.
이러한 종류의 커패시터는 주로 CT81로 구성됩니다. CC81 방사형 리드 유형, HFC, ZHC 금형 유형 및 HPC 고전압 네트워크 커패시터.
응용 프로그램 :
레이저, X- 선 장치, 공기 청정기 등과 같은 고전압 DC 전원 공급 장치
컬러 디스플레이의 초점 회로에 사용되므로 이미지가 전체 화면에서 더 나은 초점을 맞 춥니 다.
정전기 코팅 기계에 사용됩니다.
사양:
온도 범위 | 테스트 조건 | ||
-25+~+85 ℃ | 온도 | 전압 | 빈도 |
20 ± 2 ℃ | 1.0 ± 0.2V | 1 kHz 또는 1MHz | |
정격 전압 (UR) : 10-40kv.dc
공칭 용량 : 1-10000pf
내성 : J : ± 5%; k; ± 10%; M : ± 20%
온도. char. : bn, b, b, r, d, e, f, sl, yl.
소산 계수 : BN≤0.5% r, d≤0.2%
B, E, F≤2.5% (1kHz)
SL, YL≤0.15% (1MHz)
단열성 저항 : 10000m Ω min.
테스트 전압 : 1.5UR

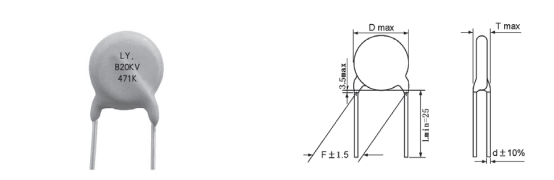

CT81 / CC81 유형
명세서:
공칭 정전 용량, 정격 전압 및 치수 | ||||||||
UR (DC) | 공칭 커패시턴스 (PF) | 차원 | ||||||
bn 、 b | r 、 d | E | F | SL | YL | Dmax (mm) | tmax (mm) | |
10kV | 15kV | 100-220 | 100-220 | 220-560 | 560-820 | 3-30 | 22-68 | 8.0 | 10.0 |
270-330 | 270-300 | 680-820 | 1000-1200 | 33-50 | 82 | 10.0 | 10.0 | |
390-560 | 390-500 | 1000-1500 | 1500-2200 | 56-82 | 100-120 | 12.5 | 10.0 | |
680-820 | 560 | 1800-2200 | 2700-3300 | 100-120 | 150 | 14.0 | 10.0 | |
1000 | 750-680 | 2500 | 3900-4700 | 120 | 180-220 | 16.0 | 10.0 | |
1200 | 820-1000 | 2700 | 5000-5600 | 150 | 270-300 | 18.0 | 10.0 | |
1500-1800 | 1200 | 3000-4700 | 6800-100000 | 180-270 | 330-470 | 22.0 | 10.0 | |
20kV | 30kV | 100-180 | 100-150 | 220-470 | 470-680 | 1.0-20 | 10-47 | 8.0 | 13.0 |
200-270 | 180-200 | 500-680 | 750-820 | 22-33 | 50-56 | 10.0 | 13.0 | |
330-470 | 220-270 | 750-1000 | 1000-1200 | 47-50 | 68-100 | 12.5 | 13.0 | |
500 | 300-470 | 1200 | 1500-2200 | 56 | 120-150 | 14.0 | 13.0 | |
560-680 | 500-560 | 1500-1800 | 2700 | 82-100 | 180-200 | 16.0 | 13.0 | |
750-1000 | 680-750 | 2000-2200 | 3300-4000 | 120 | 220 | 18.0 | 13.0 | |
1200 | 820-1000 | 2500-3300 | 4700-5600 | 150-220 | 270-330 | 22.0 | 13.0 | |
연락하다:
이메일 : sales@pztceramics.com
violet.shan@pztceramics.com
전화 : +86 131 6536 1320
웹 : www.pztceramics.com
