압전 효과는 특정 결정이 외부 압력 또는 전기장을 겪을 때 전하 분리 및 전위차를 생성한다는 현상을 말합니다. 이 효과를 사용하면 기계 에너지를 전기 에너지로 전환하거나 전기 에너지를 기계 에너지로 변환 할 수 있습니다. 압전 복합 재료의 기본 원리는 압전 결정과 비 피에 조 전기 재료를 결합함으로써 압전 효과가 향상되고 더 넓은 응용이 있다는 것이다.
압전 복합재의 설계 목표는 압전 특성을 유지하면서 강도, 인성 및 피로 저항과 같은 기계적 특성을 향상시키는 것입니다. 이 복합 재료는 일반적으로 2 개 이상의 물질로 구성되며, 그 중 하나는 PZT (납 바륨 지르코 네이트 티타 네이트), PZN (납 지르코 네이트 나트륨) 등과 같은 압전 결정 재료입니다.; 다른 하나는 폴리머, 세라믹, 금속 등과 같은 비 피에 조 전기 물질입니다.
압전 복합 재료의 제조 방법은 고체 반응, 졸-겔 방법, 압전 세라믹 분말의 충전 등을 포함한다.
압전 복합재는 센서, 액추에이터, 음향 및 음향 파동 및 에너지 수확 및 저장과 같은 광범위한 응용 분야에서 사용됩니다. 복합 재료에서 압전 결정 및 비 피에 조 전기 재료의 비율 및 구조 설계를 조정함으로써, 상이한 적용 요구 사항을 충족시키기 위해 다른 압전 특성 및 기계적 특성을 달성 할 수있다.
압전 복합 재료는 압전 세라믹과 중합체 매트릭스의 두 가지 주요 성분으로 구성됩니다. 압전 세라믹은 압전 효과를 나타내는 특수 세라믹 재료, 즉 기계적 응력 또는 전기장이 적용될 때 전하를 분리하는 능력을 나타내는 특수한 세라믹 재료입니다. 일반적으로 사용되는 압전 세라믹 재료는 납 바륨 지르코 네이트 티타 네이트 (PZT) 및 바륨 납 산화물 (PBB)입니다. 중합체 매트릭스는 압전 세라믹 입자를 채우고지지하는 데 사용되는 중합체 물질이다. 일반적으로 사용되는 중합체 물질은 폴리 우레탄 및 폴리이 미드이다.
압전 복합체의 특수 압전 특성은 압전 세라믹과 중합체 매트릭스 사이의 상호 작용으로 인해 발생한다. 기계적 스트레스 또는 전기장이 적용되면, 압전 세라믹 입자가 약간 변형되어 전하 분리를 유발합니다. 이 전하 분리는 센서, 액추에이터, 에너지 수확 및 발전과 같은 응용 분리에 수확 및 활용 될 수 있습니다.
압전 복합재는 높은 감도, 고전압 출력, 넓은 주파수 응답 범위 및 우수한 내구성을 포함하여 많은 장점이 있습니다. 또한, 중합체 매트릭스의 유연성과 가소성으로 인해, 압전 복합재는 또한 굽힘, 스트레칭 및 압출과 같은 다양한 형태 및 변형 모드를 실현하여 응용 분야를 확장 할 수 있습니다.
압전 복합 재료의 응용 분야

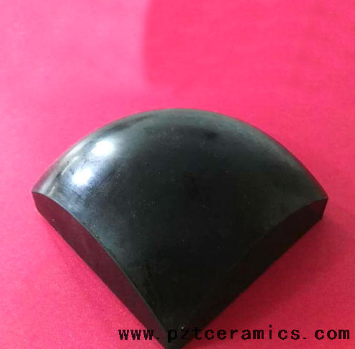

1. 음향 센서 : 압전 복합 재료는 음향 신호를 전기 신호로 변환 할 수 있으므로 음향 센서 필드에서 널리 사용됩니다. 예를 들어, 압전 복합 재료는 의료 분야에서 초음파 검출 및 영상화를위한 초음파 센서를 만드는 데 사용될 수 있습니다.
2. 진동 에너지 수확 : 압전 복합 재료는 기계적 진동을 통해 전기 에너지로 전환 될 수 있으며 환경에서 진동 에너지를 수확하는 데 사용될 수 있습니다. 이 에너지 수확 기술은 무선 센서 네트워크, 사물 인터넷 장치 등에 널리 사용되며 장치의 수명을 전원으로 확장하고 확장합니다.
3. 압력 센서 : 압전 복합 재료는 그들이받는 압력 변화를 측정하여 전기 신호로 변환 될 수 있습니다. 이를 통해 압력 변화를 측정하기 위해 산업 자동화, 자동차 엔지니어링 및 의료 장비와 같은 압력 센서 분야에서 널리 사용됩니다.
4. 진동 제어 : 압전 복합 재료는 항공 우주 분야의 구조적 진동 제어 및 적응 진동 감소 시스템과 같은 진동 제어 시스템에 사용될 수 있습니다. 압전 복합 재료의 형상 및 기계적 특성을 제어하기 위해 전기장을 적용함으로써 진동의 효과적인 제어를 달성 할 수있다.
5. 에너지 전송 및 발전 : 압전 복합 재료는 에너지 전송 및 발전에 사용될 수 있습니다. 예를 들어, 압전 효과를 사용함으로써 전기 에너지는 기계적 응력 하에서 생성되어 에너지 전송 및 발전을 실현합니다. 이 기술은 스마트 구조, 에너지 수확 등과 같은 영역에 적용될 수 있습니다.
압전 복합 재료는 고유 한 특성 조합으로 인해 다양한 응용 분야에서 다른 재료에 비해 몇 가지 장점을 제공합니다. 그러나 고려해야 할 특정 제한 사항도 있습니다. 압전 복합 재료의 장점과 잠재적 한계를 모두 살펴 보겠습니다.
압전 복합 재료의 특징
압전 복합 재료의 장점 :
향상된 성능 : 압전 복합 재료는 단상 압전 재료와 비교하여 우수한 압전 특성을 나타내도록 설계 될 수 있습니다. 이 향상된 성능에는 높은 압전 계수가 포함되어있어 기계적 에너지를 전기 에너지로 더 잘 전환하고 그 반대도 마찬가지입니다.
맞춤 속성 : 압전 복합재는 구성, 지오메트리 및 구성 단계의 배열을 조정하여 특성의 사용자 정의를 허용합니다. 이러한 유연성을 통해 엔지니어는 주파수 응답, 감도 및 온도 안정성과 같은 특정 응용 프로그램 요구 사항을 충족하는 재료를 설계 할 수 있습니다.
기계적 유연성 : 기계적 스트레스 하에서 부서지기 쉬우 며 균열이 발생하기 쉬운 전통적인 압전 세라믹과는 달리, 압전 복합재는보다 기계적으로 유연하게 설계 될 수 있습니다. 이는 재료가 압전 성능을 손상시키지 않고 굽힘 또는 스트레칭을 겪어야하는 응용 분야에서 특히 유리합니다.
넓은 주파수 범위 : 압전 복합재는 넓은 주파수 범위에서 효율적으로 작동하도록 설계 될 수 있습니다. 이 다양성은 고주파 액추에이터에서부터 저주파 에너지 수확기에 이르기까지 다양한 응용 분야에 적합합니다.
음향 임피던스 감소 : 의료 영상 및 소나 응용 분야에서, 압전 복합재는 낮은 음향 임피던스를 갖도록 최적화되어 주변 매체와 더 나은 음향 일치 할 수 있습니다. 이로 인해 에너지 전송 및 수신이 향상됩니다.
압전 복합 재료의 한계 :
복잡한 제조 : 구성 단계의 정확한 배열로 압전 복합재를 제조하는 것은 도전적이고 비용이 많이들 수 있습니다. 제조 공정은 원하는 특성을 달성하기 위해 재료 증착, 정렬 및 결합 기술을 신중하게 제어해야합니다.
속성 간의 절충 : 압전 복합재를 설계하는 경우 종종 다양한 특성 간의 상충 관계가 포함됩니다. 예를 들어, 압전 계수와 같은 한 가지 측면을 향상시키는 것은 기계적 강도 감소 또는 온도 변동에 대한 감수성 증가 비용으로 발생할 수 있습니다.
이방성 및 방향 감도 : 압전 복합재는 이방성 거동을 나타낼 수 있으며, 이는 그들의 특성이 측정 방향 또는 응력의 적용에 따라 다를 수 있음을 의미합니다. 이 방향 감도는 재료 특성 및 장치 설계를 복잡하게 할 수 있습니다.
제한된 온도 안정성 : 일부 압전 복합 제형은 고온에서 안정성이 제한 될 수 있습니다. 온도가 높아지면 재료 특성의 변화가 발생하여 성능과 수명에 영향을 줄 수 있습니다.
비용 및 가용성 : 특정 조성 및 제조 공정에 따라, 압전 복합재는 전통적인 압전 세라믹에 비해 생산하는 데 더 비쌀 수 있습니다. 또한, 압전 복합재의 모든 변형이 시장에서 쉽게 이용 가능할 수있는 것은 아닙니다.
결론적으로, 압전 복합 재료는 성능 향상, 맞춤형 특성 및 기계적 유연성을 포함한 다양한 장점을 제공합니다. 그러나 그들은 또한 복잡성, 속성 간의 트레이드 오프 및 방향 감도와 관련된 과제가 있습니다. 특정 응용 분야에 대한 압전 복합재를 선택할 때 이러한 요인을 신중하게 고려해야합니다.
