한국어초음파 음향 변환기
C-11K 유형 튜브 트랜스 듀서
그만큼 초음파 음향 변환기 결정 압전 세라믹의 압전 효과 또는 철-니켈 합금의 자기 통과 효과에 의해 작동된다. 우리는 초음파를 생산하고 받기 위해 전기 통계 효과와 압전 효과를 사용합니다. 소나가 초음파 파를 방출 할 때, 초음파 진동 전압은 결정 시트의 양쪽 끝에 적용됩니다. 따라서 결정의 두께는 초음파 진동 전압으로 변해 초음파 진동을 초래합니다. 결정은 주변 물에 의해 생성 된 방사선을 촉진하기 위해 진동합니다.
성능 매개 변수 표 1 :
작동 주파수 대역 : | 8kHz ~ 20kHz |
공명 주파수 : | 11kHz |
수평 빔 : | 전 방향 |
수직 빔 : | 45도 (-3dB) |
최대 입력 전력 : | 800W |
사운드 소스 레벨 : | 195db (11khz) |
작업 깊이 : | 500m |

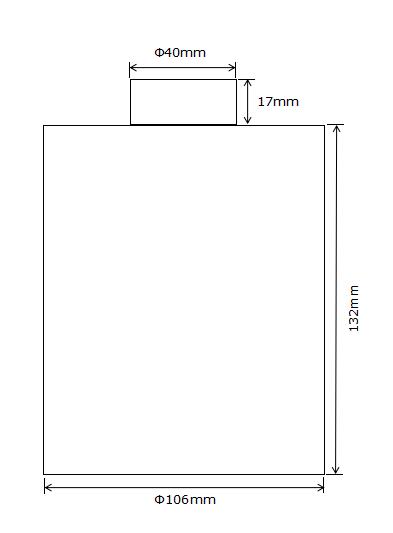

최대 직경 : | 106m |
키: | 150mm |
공기 중 체중 : | 4.5kg |
작업 온도 : | -5 ℃ ~ +70 ℃ |
저장 온도 : | -40 ~ ~ +80 ℃ |

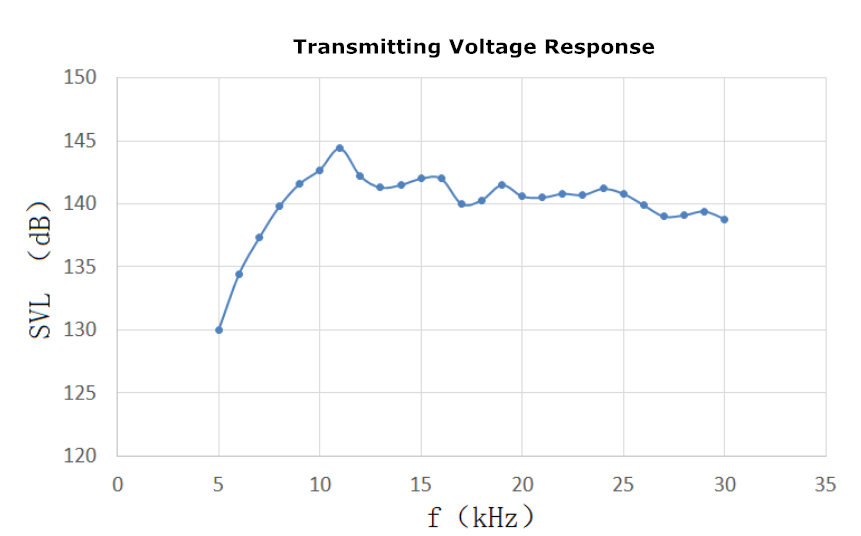

전송 전압 응답 테이블
빈도 (khz) | 전송 전압 응답 (DB) |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

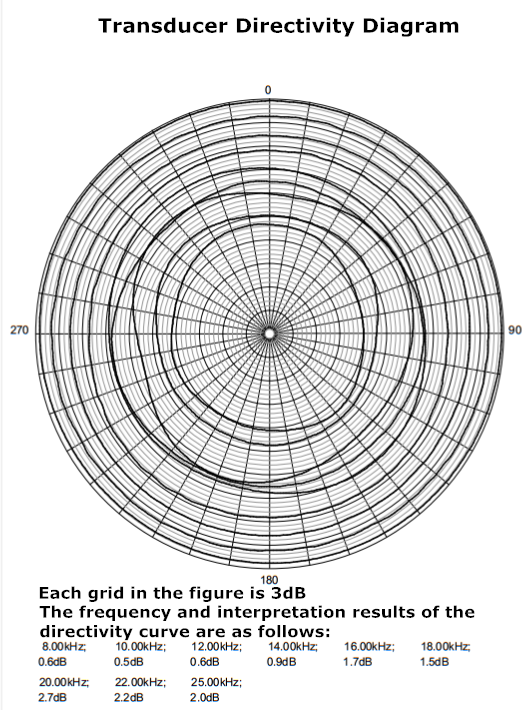

수평 지향성

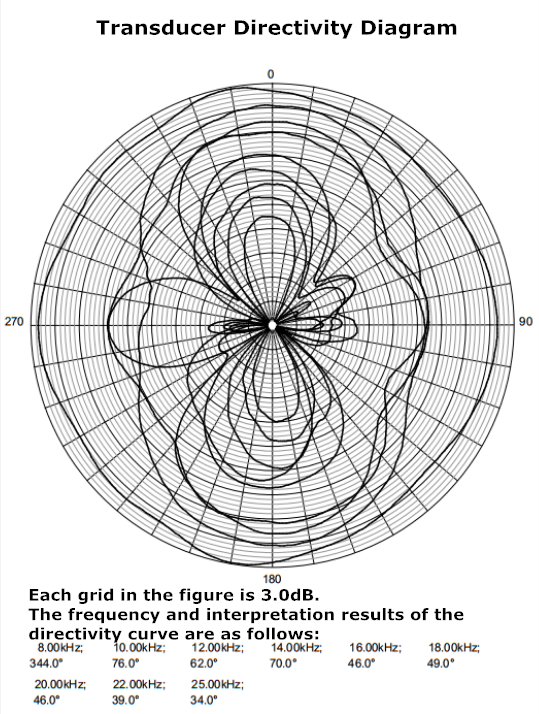

수직 지향성
애플리케이션: 초음파 음향 변환기는 해양 탐지 및 수중 변환기에 사용됩니다.
Weifang Jude Electronic Co., Ltd는 제조업체입니다 압전 세라믹 성분, 우리는 20 년 동안이 업계에 종사 해 왔으며, 우리 공장을 보유하고 있으며, 기술 직원이 있으며, ISO 9001 인증을 달성합니다.
우리는 국내 일류 대학과 협력하고 전문 압전 세라믹 R & D 객실을 설립 하고이 모든 지원을 통해 최고의 제품 품질과 최고의 서비스를 제공 할 수 있습니다.
연구 개발 연구소 : www.xjtcyjy.com
인증:
공장:
해운:
최대 우리의 제품 배달 에게 고객 ~에 의해 공기 ~을 통해 표현하다 회사, 좋다 DHL, UPS, TNT , EMS 등.
수송 시간 : 하나 주 ~할 수 있다 도착 고객 사무실 ~ 후에 보내다 밖으로 ~에서 우리를 .
우리 가지다 충분한 거품 안의 포장 그리고 피부 포장 .
저희에게 연락하십시오 :
메일 : sales@pztceramics.com
전화/팩스 :+86-0536-2221236
웹 사이트 :www.pztceramics.com
